descripción
Aire Inversor Maxi es la bomba de calor para las plantas grandes.
Disponible en tamaños 4, cuentan con un excelente rendimiento y los límites de operación extendidos para la calefacción, refrigeración y agua caliente sanitaria.
MAXI aire con inversor puede producir agua caliente hasta las condiciones de temperatura externa igual a -5 ° C.
La temperatura del agua puede alcanzar el flujo 55 ° C, incluso en verano, con temperaturas exteriores son iguales a 45 ° C.
Esto permite utilizar la bomba de calor a lo largo del año y de adaptarse de forma óptima a las configuraciones del sistema con paneles radiantes y unidades terminales, tanto en nuevos edificios como en las zonas de reestructuración
Protección contra el frío y el hielo
El sistema de deshielo avanzada (sub-enfriamiento) impide la formación de hielo en la base de la batería externa, reduciendo significativamente el número de ciclos de descongelación y evitar las reducciones en el rendimiento de frutos de la bomba de calor.
El resultado es muy alta eficiencia estacional.
componentes eficientes
- Temperatura de impulsión hasta 60 ° C
- Operación de calefacción hasta -20 ° C fuera
- Modo de enfriamiento hasta 45 ° C fuera
- Capacidad de gestión de una cadena de hasta unidades 4 en paralelo
- Los compresores con tecnología inverter DC
- Válvula de expansión electrónica
- Ventiladores con motor de corriente continua y la tecnología del inversor
- Los aficionados alojados en conductos con perfil aerodinámico
- Control central digital y programación
- Intercambiadores con aumento de la superficie de intercambio
- Batería de aletas con tratamiento hidrofílico especial
- Gestión dinámica de descongelamiento
- Ice sistema de protección
- Ajuste con temperatura de deslizamiento
- La integración de la gestión de recursos en la calefacción
- Producción de agua caliente sanitaria con kit opcional
Alta eficiencia con compresor inverter DC
El compresor inversor de la CC es el corazón de la bomba de calor.
La tecnología del inversor permite variar la frecuencia de alimentación del motor eléctrico que acciona el compresor, lo que permite operar de una manera proporcional a las necesidades reales de la planta.
Esto permite una reducción significativa en el consumo de combustible y un aumento significativo en la eficiencia de temporada.
Bajo consumo con el circulador de imán permanente
El circuito hidráulico se completa con la bomba de motor EC con imanes permanentes y con regulación electrónica.
La tecnología de circulación permite la modulación automática del flujo de agua de acuerdo con la solicitud y las pérdidas de carga del sistema.
De esta manera se evita el desperdicio y el estrés innecesario a las tuberías y otros componentes instalados y ayuda a garantizar la alta eficiencia de la unidad.
Silenciosa y eficiente
Ventiladores de CC con el inversor de velocidad variable controlado electrónicamente Aire Maxi es muy tranquilo por la parte de la carga. Los fans están alojados en boquillas con forma aerodinámica y las cuchillas se han optimizado para aumentar la eficiencia y reducir al mínimo los niveles de ruido, y están equipados con parrillas de seguridad.
La ventaja resultante es la presión sonora reducido a no 8 y dB (A) en comparación con el funcionamiento a plena carga.
Gestión de la cadena hasta unidades 4 en paralelo
Con un módulo accesorio, lo que permite a distancia 1 2 ° ° punto de ajuste, se puede administrar a operar en tándem a la unidad 4.
Cada unidad está conectada al módulo que permite la operación a través de un contacto seco. Electrónica inteligente controla la calefacción y la capacidad de refrigeración necesarios el aire acondicionado en el mismo día. Las condiciones climáticas varían de un lugar a otro y en consecuencia el rendimiento de la carga.
Características y modelos
| modelo |
Pot nevera * |
EER |
Término Pot. |
CP |
Alimentación |
Ancho de Altura. prof. (Mm) |
Peso |
| 33 T |
35,0 kW |
3,91 |
32,9 kW |
3,95 |
400 / 3 / 50 V |
1520 - 1159 - 1341 |
335 Kg. |
| 37 T |
39,8 kW |
3,77 |
37,2 kW |
3,80 |
400 / 3 / 50 V |
1520 - 1159 - 1341 |
365 Kg. |
| 44 T |
45,4 kW |
3,82 |
43,9 kW |
3,80 |
400 / 3 / 50 V |
1520 - 1146 - 1341 |
400 Kg. |
| 50 T |
50,9 kW |
3,68 |
50,2 kW |
3,74 |
400 / 3 / 50 V |
1520 - 1146 - 1341 |
400 Kg. |
Términos de referencia:
Enfriamiento: A35 / W18 - Calefacción: A7 / W35 (EN 14511)
* Capacidad de enfriamiento calculada con la velocidad de rotación del compresor a la 90%
Rellene el formulario para solicitar un presupuesto o información
diseño
Componentes de alto rendimiento para altos rendimientos
| Árbitro |
Componenti |
Árbitro |
Componenti |
| BT1 |
sensor de temperatura de entrada de agua |
PDF |
Presión diferencial |
| BT2 |
Sonda salida de agua |
R1 |
caja del cigüeñal |
| BText |
sonda de temperatura exterior |
R4 |
resistencia antihielo |
| BTasp |
sonda de aspiración |
SP1 |
presión alta |
| BTSC |
sonda de escape |
ST1 |
termostato de seguridad 120 ° C |
| BPasp |
transductor de presión de succión |
YVoil |
válvulas de solenoide |
| BPSC |
transductor de presión de descarga |
TEE |
termostática electrónica |
| C1 |
Compresor |
V1 |
VENTILATORE |
| INV |
Inversor |
Y4vie |
la válvula unidireccional 4 |
| P.onoff |
Bomba |
|
|
Las bombas de calor aire características del inversor CN
| tamaños |
33T |
37T |
44T |
50T |
| Radiante |
| Calefacción |
| Potencia térmica |
1 |
kW |
32,9 |
37,2 |
43,9 |
50,2 |
| COP (ES 14511: 2013) |
2 |
|
3,95 |
3,80 |
3,80 |
3,74 |
| Enfriamiento |
| Capacidad de enfriamiento |
5 |
kW |
35,0 |
39,8 |
45,4 |
50,9 |
| EER (ES 14511: 2013) |
6 |
|
3,91 |
3,77 |
3,82 |
3,68 |
| ESEER |
7 |
|
5,33 |
4,83 |
4,84 |
4,64 |
| El flujo de agua |
5 |
l / s |
1,66 |
1,89 |
2,15 |
2,42 |
| de trabajo de la bomba |
5 |
kPa |
161 |
154 |
144 |
132 |
| Fan coils |
| Calefacción |
| Potencia térmica |
3 |
kW |
31,9 |
36,7 |
43,0 |
49,3 |
| COP (ES 14511: 2013) |
2 |
|
3,23 |
3,20 |
3,17 |
3,14 |
| Enfriamiento |
| Capacidad de enfriamiento |
8 |
kW |
32,5 |
38,2 |
43,6 |
49,2 |
| EER (ES 14511: 2013) |
6 |
|
2,67 |
2,66 |
2,69 |
2,58 |
| ESEER |
9 |
|
4,00 |
3,69 |
3,66 |
3,55 |
| El flujo de agua |
8 |
l / s |
1,54 |
1,81 |
2,07 |
2,34 |
| de trabajo de la bomba |
8 |
kPa |
146 |
131 |
116 |
98 |
| Radiadores |
| Calefacción |
| Potencia térmica |
4 |
kW |
30,3 |
34,2 |
40,1 |
46,7 |
| COP (ES 14511: 2013) |
2 |
|
2,55 |
2,51 |
2,49 |
2,52 |
| El flujo de agua |
4 |
l / s |
0,73 |
0,82 |
0,96 |
1,12 |
| bombas de presión disponibles |
4 |
kPa |
179 |
176 |
171 |
165 |
| Compresor |
| compresores de tipo |
|
|
desplazamiento de CC del inversor |
| Gaseosa |
|
|
R-410A |
R-410A |
R-410A |
R-410A |
| N ° compresores |
|
Nr |
1 |
1 |
1 |
1 |
| carga de aceite |
|
l |
0,35 |
0,87 |
1,70 |
1,90 |
| carga de refrigerante |
|
kg |
2,0 |
2,0 |
4,6 |
6,0 |
| Utilice Intercambiador del lado de |
| Escriba intercambiador interno |
13 |
|
PHE |
| contenido de agua |
|
l |
0,56 |
0,64 |
1,8 |
2,37 |
| Los aficionados Zona Exterior |
| tipo de ventiladores |
14 |
|
AX |
| N ° ventiladores |
|
Nr |
1 |
1 |
2 |
1 |
| flujo de aire estándar |
|
l / s |
653 |
1028 |
1996 |
2444 |
| alimentación de la unidad instalada |
|
kW |
0,25 |
0,36 |
0,88 |
0,76 |
| circuito hidráulico |
| lado de la presión máxima del agua |
|
kPa |
550 |
550 |
550 |
550 |
| ajuste de la válvula de seguridad |
|
kPa |
600 |
600 |
600 |
600 |
| contenido mínimo de agua |
|
l |
17 |
25 |
40 |
57 |
| Alimentación |
| fuente de alimentación estándar |
|
400 / 3 / 50 + N |
Límites de funcionamiento
El aire de refrigeración del inversor Maxi
Twu [° C] = temperatura del agua de salida del intercambiador de calor
Tae [° C]: Temperatura del aire de entrada en el intercambiador exterior
1) rango de operación normal
2) Rango de trabajo con la modulación del compresor
3) Rango de trabajo con ventiladores y compresores en la modulación
Calefacción Aire Inversor Maxi
Twu [° C] = temperatura del agua de salida del intercambiador de calor
Tae [° C]: Temperatura del aire de entrada en el intercambiador exterior
1) rango de operación normal
2) Rango de trabajo con la modulación del compresor
3) Rango de trabajo con los ventiladores y la modulación del compresor

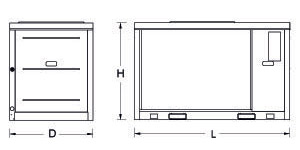

Dimensional
Dimensiones
Dimensiones |
A
mm |
B
mm |
H
mm |
Peso Kg
de pérdida de peso |
| 26 T |
1159 |
1341 |
1520 |
335 |
| 30 T |
1159 |
1341 |
1520 |
365 |
| 35 T |
1146 |
1341 |
1770 |
400 |
| 40 T |
1146 |
1341 |
1770 |
400 |
instalación
instalación al aire libre
Las unidades están diseñadas para ser instaladas:
- fuera
- en una posición fija
Limitar la transmisión de vibraciones:
usar anti-vibración en los puntos de apoyo
instalar juntas flexibles en las conexiones hidráulicas
Elegir el lugar de instalación de acuerdo con los siguientes criterios:
aprobación del cliente
ubicación accesible con seguridad
espacios técnicos requeridos por la unidad
espacios de succión y enchufes
la distancia máxima permitida por las conexiones eléctricas
puntos de apoyo y alineado en el plan
eliminación del agua de condensación
prefieren lugares en los que la unidad no causar molestias a los vecinos.
ADVERTENCIA:
Evite la instalación cerca de las habitaciones o ventanas
prevenir la obstrucción de las baterías de acumulación de nieve
Evitar los lugares que están sujetas a inundaciones
instale la unidad elevada del suelo (al menos 20 cm)
correcta instalación
la circulación de aire adecuada es esencial para garantizar el buen funcionamiento de la máquina.
evitar:
- obstáculos para el flujo de aire
- partes difíciles
- hojas u otros objetos que puedan bloquear las bobinas del intercambiador
- Los vientos que contraste o favorecer el flujo de aire
- fuentes de calor o contaminantes cerca de la unidad (chimeneas, extractores, etc ..)
- estratificación (aire frío que se estanca en la parte inferior)
- Recirculación (aire de escape que se toma de aspiración)
- colocaciones por debajo del nivel del suelo, cerca de paredes muy altas, bajo techos o esquinas que de hecho puede dar lugar a fenómenos de estratificación o recirculación
Una mantener las distancias mínimas de las calles peatonales.
B- La predicción de barrera contra el viento en el caso de lugares con fuertes vientos.
C- No obstruya las acumulaciones de nieve de las baterías.
D Instalar la unidad elevada del suelo.
E ofrece protección.
Esquemas
MAXI aire del inversor dedicado al colector de circuitos mixtos 2 para el sistema radiante y un circuito directo para el fan coil.
MAXI aire del inversor conectado a las válvulas unidireccionales 2 3 para el cambio de estación, la estación de producción de agua caliente sanitaria y para apoyar Aqualda caldera de gas.
